2010年11月07日

LHH700復活!

TOCを読まない(時々読む)LHH700を買取


原因が分からないので分解...。

内部はホコリだらけ!


早速、
刷毛とブロアでホコリ退治...。

綺麗になりました!

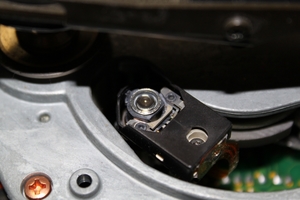

クランパーの下に、ピックアップがこんにちは
(後で掃除します)

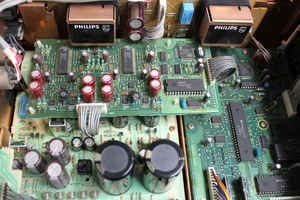

アナログ基盤

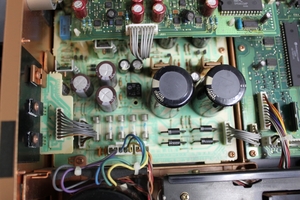

電源

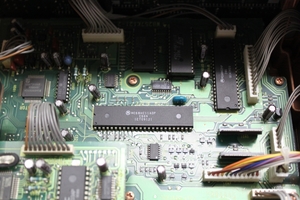

チップ類


今回はバラさなくても
ピックアップの掃除ができました。


期待を込めてCDを読ませると..。
読まない(^_^;)

動作を確認すると、

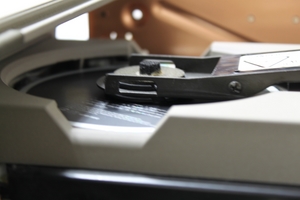

何と!クランパーが最後まで降りない!


トレイを何度か開け閉めして
クランパーが最後まで降りる時は、
読み込みOK!


動かしながら原因を探ると、

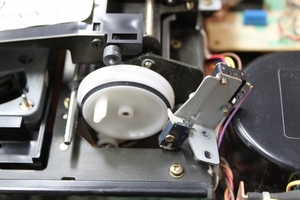

メカを動作させているプーリーの動きにスムーズさが無い...。

早速分解!

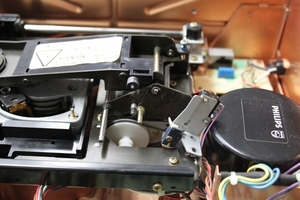

マイクロスイッチを外し

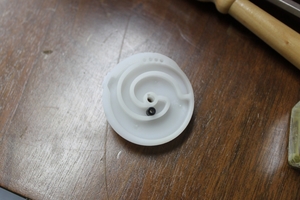

プーリーを外す!

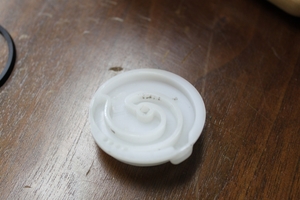

内部の溝に汚れのカスが...。


溝に小さな黒いローラーがハマり
プーリーの回転に合わせ
グルッと動いてメカを昇降させる構造になっていました。
(掃除してオイル塗布)

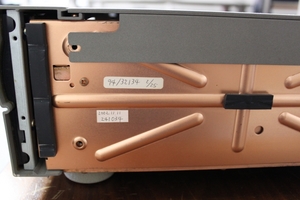

バージョンUPと
ベルト交換で、
2回メンテしたとお聞きましたが
シールが貼ってありました!


全部組上げて
動作チェックします。



完璧に動くようになりました!!

天板を取り付ける前に
電源ケーブルをコンセントから抜き
電源基盤のフューズソケットや
各基盤に付いているコネクター類を外し
全部スーパーコンタクトオイルでメンテナンスした。

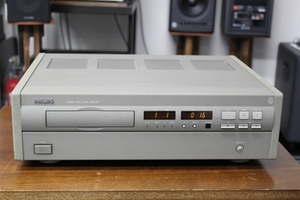

天板を戻し完成です!


最近、CDPの掃除が多いなぁ...。
タグ:LHH700復活!
posted by Lansing at 17:41 | Comment(2) | TrackBack(0) | デジタル機器 | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
大変参考になりました。
暫く眠っていたlhh700(読取エラー)をこの記事を参考にして手順通り復活挑戦しました、ぎこちなかったローディング周りクランパーはスムーズに活性化されました。しかしながら読取エラーは以前のままです
更にチェック箇所が有りましたら是非教えてください。
Posted by 須藤幹雄 | URL | 2017年08月31日 18:46
須藤様

こんにちは
ブログを読んでいただきありがとうございます。

読み取りエラーが起こる場合、
ピックアップ周りの故障による原因が殆どです。

ピックアップの新品はすでありませんから、
メーカーが修理を受け付けてくれた居た頃は、
ハンダ修正、電解コンデンサ取り換え、ピックアップ調整
等で、直る場合が多かったのですが、
ピックアップ本体の寿命の場合、
修理できませんから、中古機器から外すなどの
代用品を探して修理する必要があります。

ピックアップ周りの調整ができる修理専門店を探して
点検してもらうのが早いと思います。
Posted by Lansing | URL | 2017年09月01日 11:42
